研究用凍結乾燥機は研究所には不可欠な常用設備で、
お客様のご要望に応じた幅広いシリーズと機種をそろえています。

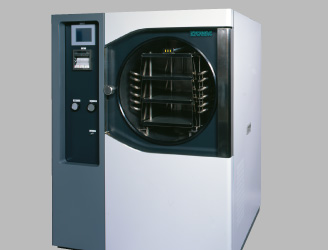

RLE II シリーズ

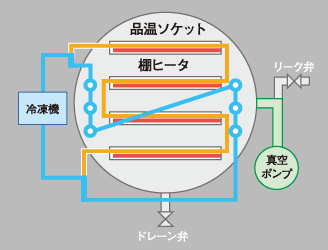

予備凍結時

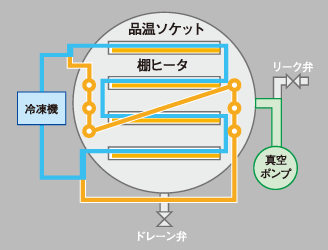

乾燥時
棚温度100℃ + 輻射加熱が可能。（オプション）
| 棚温度性能 | 冷却温度 | -45℃（注１） |
|---|---|---|
| 制御温度 | 常温〜 +70℃ | |
| コールドラップ性能 | 冷却温度 | -50℃（注１） |
| 融氷 | 真空融氷方式 | |
| 真空性能 | 到達真空度 | 4Pa以下 |
注1．保証冷却温度は室温度+25℃または、冷却水32℃において。
| 形式 | RLE II-52 | RLE III-103 | RLE II-203 | RLE II-204 | RLE II-205 | RLE II-206 | |
|---|---|---|---|---|---|---|---|
|
有効棚面積 m2 |
0.15 | 0.42 | 0.56 | 0.75 | 0.94 | 1.13 | |
|
棚寸法 W×L/mm |
210×360 | 310×450 | 310×605 | 310×605 | 310×605 | 310×605 | |
|
トレイ面積 m2 |
0.14 | 0.40 | 0.54 | 0.72 | 0.90 | 1.08 | |
|
トレイ寸法 W×L/mm |
204×350 | 300×445 | 300×600 | 300×600 | 300×600 | 300×600 | |
|
棚段数・間隔 mm |
2段・100 | 3段・100 | 3段・130 | 4段・93 | 5段・100 | 6段・80 | |
|
トラップ疑結量 kg/バッチ |
3 | 8 | 11 | 15 | 18 | 22 | |
|
装置寸法 W×L×H/mm |
1080×830×1450 | 1200×850×1700 | 1300×1250×1700 | 1300×1250×1700 | 1510×1450×1800 | 1510×1450×1800 | |
|
装置重量 kg |
350 | 500 | 700 | 750 | 950 | 1000 | |
| 設備用役 |
電源・3相200V KVA/KW/A |
4/3/30 | 6/4/30 | 8/5/30 | 8/5/30 | 10/6/50 | 10/6/50 |
|
冷却水32℃ L/min |
– | – | 70 | 70 | 80 | 80 | |
|
融氷水 L/回 |
3 | 3 | 5 | 5 | 5 | 5 | |
| 主仕様 | 1.材質 乾燥庫 SUS304/扉 アクリル/棚板 アルミアルマイト加工/トラップ冷却コイル 銅コイルメッキ仕上げ 2.計装 6点（100mm) 記録計/真空計/表示器（設定・運転・棚温度プログラム機能付き） 3.その他 ガスバラスト弁・オイルミストトラップ・オイル抜きコック ※一次側電源容量についてはお問い合わせください。 |
||||||
6点式自動記録計
（CT1・棚1・品温3・真空度1）
オイル抜きコック
オイルミストトラップ
電気抵抗測定装置（共晶点計）／停電自動弁／棚温度100℃加熱／キャスター／復圧エアーフィルター／リーク式真空制御（手動・自動）／停電警報／空気圧縮機
※用役設備及び接続は除外
